Выбор частот гетеродинов, пересчет прямых частот в спутниковую ПЧ и планирование ПЧ. |
![]() | |||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
В настоящее время в спутниковом телевидении применяются 2 основных преобразования
в конверторах.. Говоря простым языком, это когда из прямой частоты вычитается частота
гетеродина (частота гетеродина меньше прямой частоты), такое преобразование используется
в конверторах KU диапазона. Другое преобразование используемое в С диапазоне, это когда
прямая частота вычитается из частоты гетеродина (частота гетеродина выше чем частота
прямого сигнала). Этот тип преобразования в С диапазоне выбран из-за более удобной и
дешевой конструкции генератора.
Примеры: 1. Прямая частота пакета 12245 мГц (KU), отнимаем частоту гетеродина Lo 10750 мГц,
получаем 12245-10750=1495 мГц. Частота ПЧ, которая приходит в приемник 1495 мГц.
2. Прямая частота пакета 3675 мГц (С), отнимаем от частоты гетеродина Lo 5150 мГц
частоту 3675 мГц 5150-3675=1475 мГц. Частота ПЧ, которая приходит в приемник 1475 мГц.
Из-за особенности преобразования в С диапазоне, наблюдается интересная особенность в
настройке приемника. Чем ниже прямая частота со спутника, тем выше частота ПЧ
приходящая в приемник. Например частота 3645мГц имеет частоту ПЧ 1505 мГц, а частота
4038 мГц имеет частоту ПЧ 1112 мГц.
В KU диапазоне налицо прямая зависимость частоты со спутника, с частотой ПЧ, т.е. чем
выше частота спутника, тем выше частота ПЧ.
Прежде чем выбирать частоты гетеродинов необходимо уяснить возможности нашей
системы.

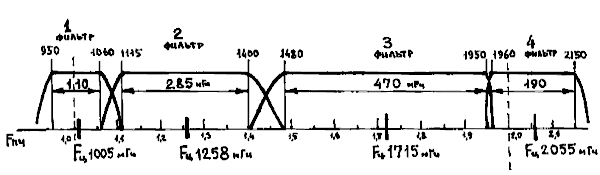

Итак мы имеем 4 окошка (4 фильтра) в которые мы можем поместить участки
спутниковой ПЧ, шириной 110 мГц, 285 мГц, 470 мГц и 190 мГц.
![]() ![]() Каждый из 4 фильтров имеет центральную частоту Fц= 1005 мГц, Fц= 1258мГц, Fц= 1715
мГц и Fц=2055 мГц соответственно.
Выбираем интересующий участок прямых спутниковых частот, например спутник
36 Е, левая круговая поляризация. Интересующие нас частоты находятся в диапазоне
12073 мГц (радиоканалы) – 12456 (самая верхняя частота пакета НТВ)
12456-12073=383 мГц. Дополнительно требуется учесть ширину девиации ЧМ сигналов,
она равна 36 мГц. Указывается в частотных расписаниях центральная частота, т.е. реальный
спектр сигнала выскакивает плюс минус 18 мГц от центральной частоты. Добавляем сверху и
снизу по 18 мГц, т.е.383+18+18=419мГц. Получается, что мы можем поместить этот участок в
3й фильтр, шириной 470 мГц. Далее мы рассчитываем среднюю частоту участка спутниковых
сигналов. (12073+12456)/2 = 12265 мГц и получаем частоту требуемого гетеродина 12265-Fц
фильтра т.е. 12265-1715=10550 мГц. Это значение Lo, собственно и стоит на конверторе ДМ-
9.1.1, только оно смещенно 20 мГц вверх (позволяет запас фильтра по частоте).
Аналогичным образом рассчитывается значение Lo и для С диапазона.
Полученные значения Lo округляются для удобства.
Если расчетное значение находится вблизи Lo готовых конверторов, рассчитать ПЧ с
использованием готовых конверторов. Если нужный сигнал попадает в полосу пропускания
фильтра, то нет необходимости покупать или изготавливать перестроенный конвертор.
При планировании ПЧ необходимо учесть еще 2 особенности. Полученная нами ПЧ будет
распределяться посредством кабельной сети, а как известно затухание в кабелях зависит от
частоты, т.е. чем выше частота, тем больше затухание. Верхняя частота спутниковой ПЧ, 2150
мГц, больше нижней 950 мГц более чем в 2 раза, а следовательно и затухание вверху будет
более чем в 2 раза больше по сравнению с нижним участком ПЧ.
Поэтому более важные с точки зрения телезрителя частоты, рациональнее помещать в
нижнюю часть ПЧ. Вторая особенность связана с конструкцией конверторов. Во всех
конверторах KU и С диапазона после всяческих преобразователей и коммутаторов перед
выходом на разъем стоит усилитель.
В задачу этого усилителя входит помимо усиления еще и необходимость «обрезать» все,
что находится выше 2150 мГц и ниже 950 мГц. Однако если вблизи 950 мГц эта процедура
практически не влияет на спектр сигнала, то вверху усиление начинает резко снижаться уже
после 2100 мГц, и в диапазоне 2100-21500 оно падает на 10-15 db. Из-за этого при
использовании 4-го фильтра не всегда удается выровнять уровни сигналов в этом диапазоне
при помощи эквалайзера.
Настраивать ресивер на нужную частоту ПЧ следующим образом. Установите в
установках ресивера частоту гетеродина 10000. Теперь при вводе частоты спутника в меню
настройки каналов введите требуемую ПЧ добавив впереди цифру 1. Например нужно ввести
частоту ПЧ 1505 мГц, в ресивер вводим 11505. Если нужно ввести частоту меньше 1000 мГц,
то добавляем впереди цифру 10. Например нужно ввести частоту ПЧ 975 мГц, в ресивер
вводим 10975 мгц.
|
![]() |
![]() |
![]() |
![]() |
![]() | |||
![]() |
